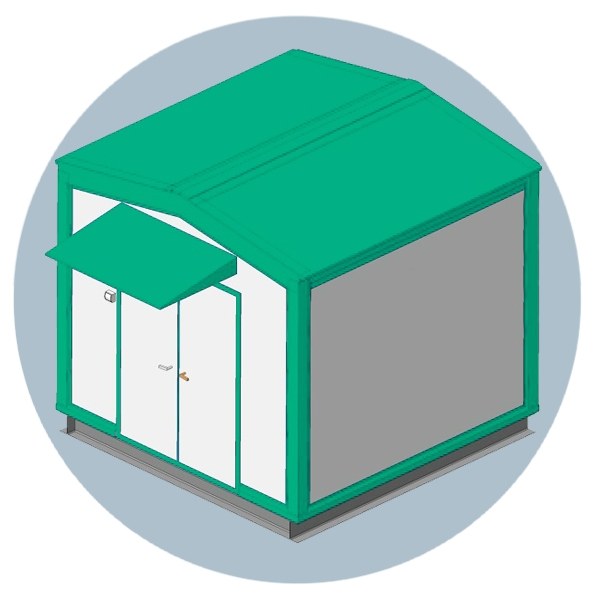

Блок НКУ

Блок НКУ, описание, характеристики и конструктивные особенности

Блок НКУ – это специальный бокс, в комплект которого входит специальное низковольтное устройство. Изделие необходимо при обеспечении питания удаленных от централизованных коммуникаций потребителей, работающих в сфере добычи, подготовки и транспортировки нефти (продуктов нефтепереработки).

Завод Резервуаров и Негабаритных Металлоконструкций предлагает приобрести блоки НКУ, изготовленные в строгом соответствии с требованиями ТУ, ОСТ, ГОСТ.

Стандартизация

Изготовление оборудования и блока для его размещения строго регламентировано рядом отраслевых стандартов:

Норматив	Наименование документа	Номер
Требования к устройствам НКУ-03	ОКП ТУ	34000 3430_001_14832419
Соответствие параметров	ГОСТ -/- Р	22853 51321.1
Категория взрыво- пожаро- безопасности	НПР	105-03
Устойчивость к огневому воздействию	СНиП	21_01_27



Характерные эксплуатационные условия

Станция, в комплекте с оборудованием, рекомендована к применению в регионах, характеризующихся следующими климатическими условиями:

№ п/п	Параметр	Ед. изм.	Результат
1	Высота размещения относительно нулевого уровня	км	До 1
2	Температурный диапазон	°С	±
3	Уровень влажности	%	≤ 75 ( Т +15°С)
4	Суммарная весовая нагрузка толщины снежного слоя	Кгс/см²	≤ 150
5	Разрешенное НТД Р ветра	кПа	≤ 0,45



Характерные отличия

Параметр	Результат
Рабочее U оборудования	400 В
Примененное заземление	стандартное
Группа изготовления (с учетом параметров взрывопожаробезопасности)	г
Класс строения	2
Категория огнестойкости	III
Общая площадь объекта	59 м²
Общий внутренний объем	90 м³
Предельное потребление эл-ва, расходуемого на обогрев блока	До 10 квт



Конструктивные решения, примененные при изготовлении:

• Блок представляет собой специальное помещение, оснащенное системами обеспечения жизнедеятельности:

- электрический обогрев (или водяное отопление);

- естественная (принудительная) подача воздуха;

- комплектное оборудование.

• Изготовление блока осуществлено с помощью универсальных элементов:

- сэндвич-панелей разного размера

- металла с цинковым защитным покрытием;

- высококачественного слоя утепления.

Типовой проект предусматривает возможность применения 8 различных компоновочных решений:

№	L базовая, м	Габариты, см			Вес, кг
		L	B	H
1	3	300	300	288	4000
2	3	300	300	288	4000
3	6	600	600	288	7000
4	6	600	600	288	7000
5	9	900	900	288	10000
6	9	900	900	288	10000
7	12	1200	1200	288	13200
8	12	1200	1200	288	13200



По согласованию с заказчиком могут быть внесены определенные изменения:

- изготовлено покрытие арочного типа;

- длина корпуса нестандартная – от 4 до 11 м.

Внутри предусмотрено наличие:

• Щита НКУ с максимальными размерами 2,2х9,6х0,6 м.
• Комплект освещения.
• Отопительное оборудование.
• Естественная или принудительная (приточно-вытяжная) вентиляция.



Особенности конструкции

Блок внешне выглядит как каркасно-панельная несущая конструкция прямоугольной формы. По периметру установлен слой утеплителя, снаружи закрытый специальными кожухами. Установка на сваях (Р 120 – 180 см) обеспечивает удобство при подводке кабелей. Доступ к проведению ТО и ремонта свободный.

По доп. запросу изделия комплектуются вспомогательным оборудованием: мебелью, шкафами для рабочей одежды, комплектом ЗИП.



Чтобы приобрести блоки на выгодных условиях, достаточно позвонить менеджеру компании Завод РиНМ. Обращайтесь!
