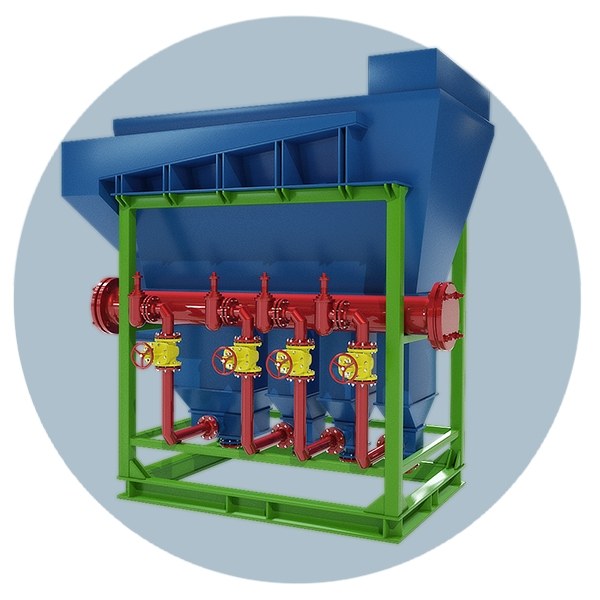

Классификатор гидравлический многокамерный

Классификатор гидравлический многокамерный

Классификатор гидравлический многокамерный – сборная сварная конструкция, состоящая из нескольких камер фракционного деления измельченных минералов в водной среде. Метод гидравлической классификации применяется для обогащения горных пород, промывки и обезвоживания (сгущения) пескосодержащей пульпы. Гидроклассификаторы с несколькими камерами используются на обогатительных фабриках, в основном их устанавливают после мельничного передела.

Разделение исходного сырья по фракциям необходимо при переработке полезных ископаемых (песка, руды, угля, глинозема), а также при производстве строительных материалов (ЖБИ, кладочных и затирочных смесей, штукатурки). Классификационные установки позволяют получать итоговое сырье достойного качества.

Достоинства многокамерных конструкций

Установки циклонного типа с несколькими буферными емкостями намного производительнее обычных конусных модификаций. Они ценятся:

  • за высокую точность классификации мелкозернистых сыпучих материалов;
  • простоту подготовки минералов к гравитационному обогащению;
  • возможность регулировки процесса фракционирования;
  • одновременное деление смеси частиц сразу на несколько фракций;
  • удаление пыли и мелкого мусора из шламов без лишних затрат.

Используются гидроклассификаторы для пульпы со средней концентрацией осаждаемых минеральных частиц. В маркировке указывается форма буферной емкости (усеченная пирамида) и количество ступеней гравитационного деления шламовых компонентов.

Устройство гидроклассификаторов

Модели КГ-4РМ, КГ-4Р горизонтального типа имеют схожую конструкцию. Они различаются только количеством и объемом классификационных камер, расположенных последовательно, в один ряд. Каждая из камер представляет собой усеченную опрокинутую вниз пирамиду.

Все технологические емкости вмонтированы в единое открытое корыто, установленное на прочной раме из профильной трубы. В каждой из камер индивидуально устанавливается скорость восходящего потока. Она уменьшается при движении потока к разгрузочному отверстию. Вода сначала устремляется вниз, затем новыми массами вытесняется вверх, образуется устойчивая воронка.

Принцип действия КГ-4РМ, КГ-4Р

Гидравлические многокамерные классификаторы относятся к группе гравитационных установок, где в качестве разделительной среды используется вода. Сортировка пульпы осуществляется в восходящем потоке жидкости. Принцип деления частиц по фракциям основан физических законах, из-за разной скорости движения в направленном потоке жидкой среды одни частицы выпадают вниз, другие уносятся в слив.

Исходный шлам поступает в пульпообразователь. Частицы, смешиваясь с водой, под действием сил потока поступают в направляющий лоток. Пульпа распределяется по камерам.

Под действием гравитационных сил потоки закручиваются. Крупные частицы центробежной силой выталкиваются к стенкам пирамиды и скатываются вниз к разгрузочному отверстию классификатора. Мелкие частицы, имеющие низкую скорость движения, остаются на поврехности удаляются в слив через переливной желоб. Выгрузка разделенного по размеру песка осуществляется автоматически в непрерывном режиме или порционно по мере заполнения накопителя. Заслонка открывается под тяжестью намываемого песка.

Все фракции имеют одинаковую консистенцию, подходят для дозированного смешивания.

При необходимости предусмотрено обезвоживание частиц до нужной влажности. Удается осушать песок в пределах от 14-ти до 18%. Готовый фракционный минерал подходит для конвейерной транспортировки. По ленте он поступает до фасовочного участка или узла подготовки строительных смесей.

Эксплуатационные свойства многокамерных гидроклассификаторов

параметр единицы измерения значение
КГ-4РМ КГ-6Р
количество рабочих камер шт. 4 6
возможных фракций (включая мелкую) 5 7
габаритные размеры установки высота с учетом рамы м 2,8
ширина 2,2 2,3
длина 3,5 5,4
максимальный размер отделяемых частиц мм 2,5
производительность (выход сухого материала) т/ч ≤30 ≤40
расход воды м3/т ≥25≤40
давление рабочей среды кПа ≥70≤90
температура эксплуатации °С +10/+50

Процесс обогащения шламов управляется оператором из кабины с одного пульта.
