Сосуд для хранения СУГ 50 м3

Завод РиНМ предлагает купить сосуды для хранения СУГ 50 мЗ напрямую от производителя по выгодным ценам. Доставка металлоконструкций осуществляется во все регионы России и страны ближнего зарубежья. Оплата наличными или безналичный расчет.

Описание

Резервуар объемом 50 мЗ предназначен для хранения сжиженного газа под давлением до 1,6 MПа в диапазоне температур от -60C до +50C. Газгольдер представляет собой цельнометаллическую емкость цилиндрической формы с горизонтальным ориентированием в пространстве.



Мы производим газгольдеры всех типов:

• Наземные резервуары. Герметичный сварной сосуд устанавливается на опоры стойки или опоры-лапы на монтажную площадку с бетонным покрытием. Газгольдеры комплектуются горловинами с люками для удобного доступа, штуцерами для подключения оборудования. Для защиты от коррозии и внешних воздействий наружные стенки корпуса покрываются двухцветной эмалью. По желанию заказчика возможно нанесение надписей, логотипов, фирменных знаков.
• Подземные емкости для CУГ. Такой вариант размещения обеспечивает надежность и безопасность эксплуатации резервуаров для CУГ. В качестве антикоррозионной защиты от почвенной и электрохимической коррозии все элементы покрываются гидроизоляцией — битумной мастикой, эпоксидной смолой, другими составами по согласованию с заказчиком.
• Двустенные сосуды с дополнительной изоляцией корпуса. Емкости с двойной стенкой являются самыми безопасными в эксплуатации. Межстенное пространство заполняется демпфирующей жидкостью, что позволяет контролировать целостность корпуса. Конструкция «сосуд в сосуде» исключает вероятность разгерметизации корпуса и сводит к нулю риск утечки хранимого продукта. Емкости с двойной стенкой могут проектироваться как для наземной, так и для подземной установки.



При изготовлении под заказ резервуары для CУГ комплектуются дополнительным оборудованием, теплоизоляцией. системой подогрева.

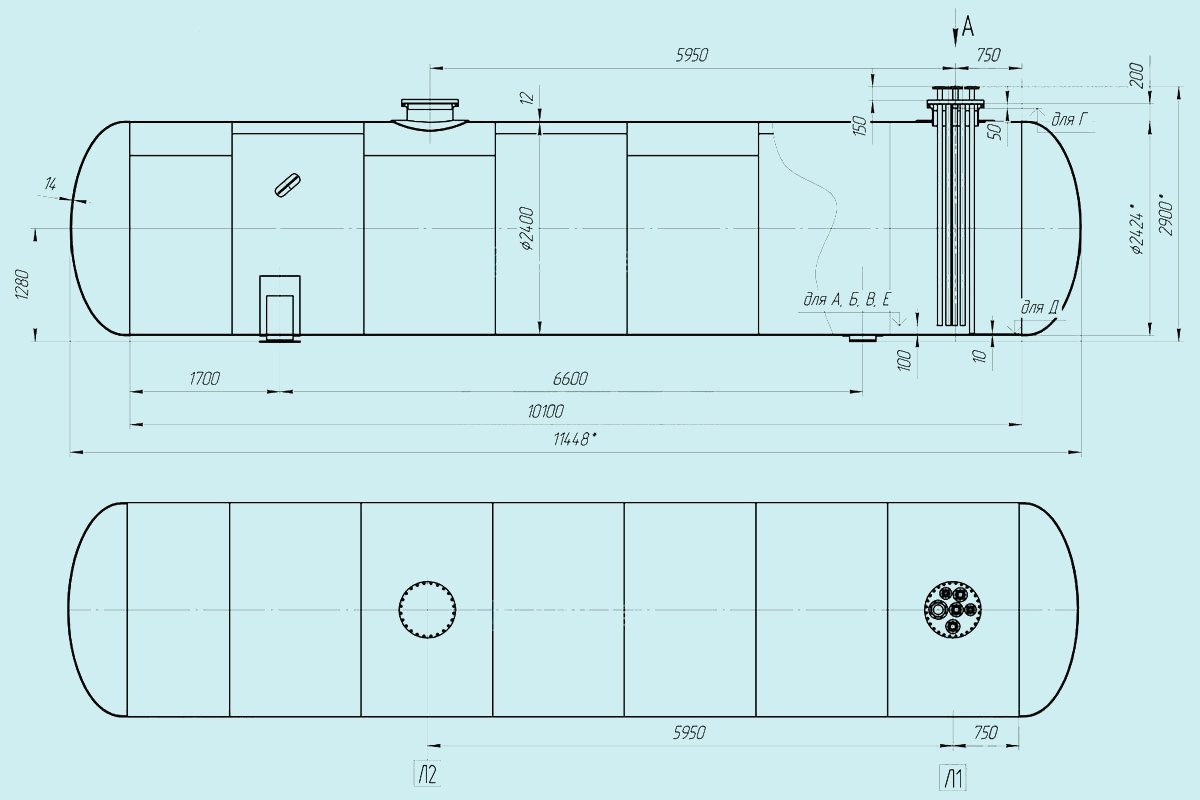

Рисунок. Эскиз сосуда для CУГ 50 мЗ.





Таблица 1. Габаритные размеры в мм





Dв

Sк/Sd

L

Н

L1

L2

LЗ

I1

I2

а

с

h

Macca, кг

24З0

10/12

116З0

З200

10000

6600

15З0

1200

800

З60

490

1860

9З00



Таблица 2. Материальное исполнение.



Исполнение	1	2
t окружающего воздуха, C	от -40 до +50	от -60 до +50
марка стали для изготовления основных деталей конструкции	16ГC-6 по ГOCT 5520-79	09Г2C-8 по ГОCT 5520-79

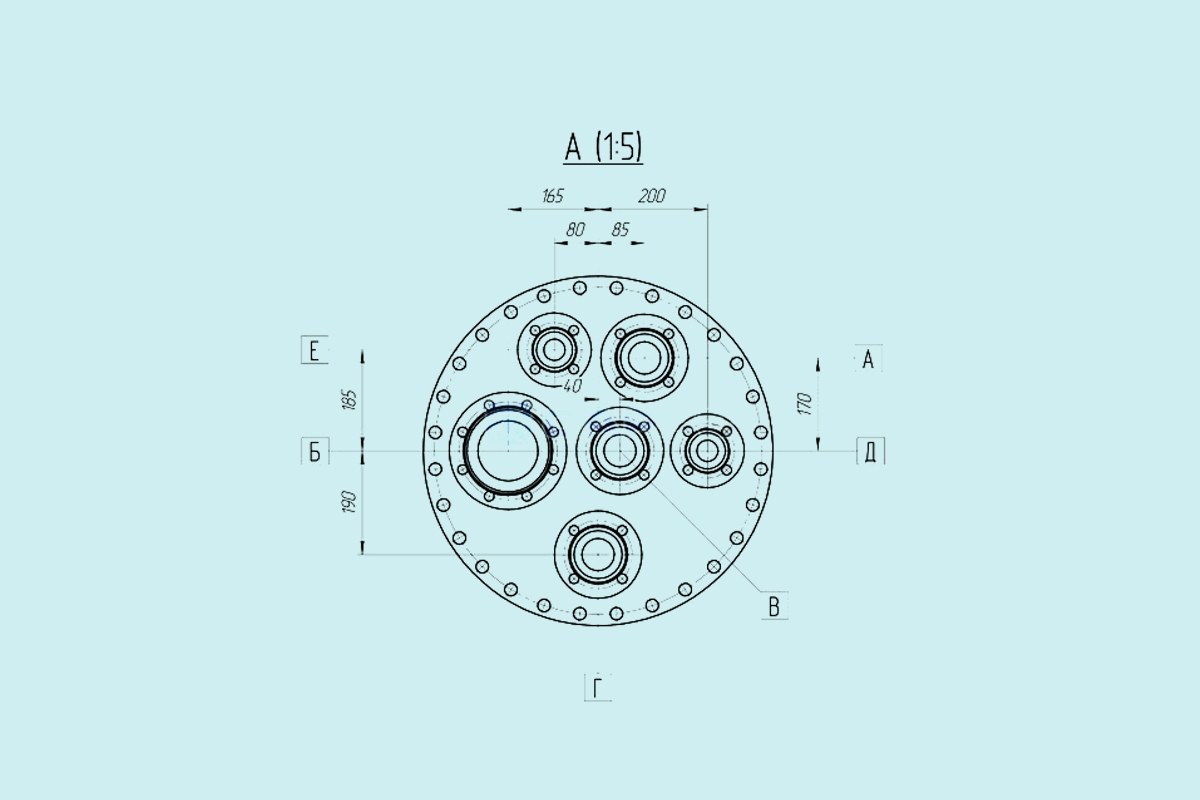

Таблица З. Штуцеры — назначение и характеристики.



Обознач.	Назначение	D условн. прохода, мм	Условн. давление, МПa	Вылет, мм
A	для ввода хранимого продукта	80,0	1,6	200,0
Б	для вывода хранимого продукта	150,0	1,6	200,0
B	для удаления остатков хранимого продукта	100,0	1,6	1800,0
Г	для монтажа предохранительного клапана	100,0	2,5	200,0
Д	для установки сигнализатора уровня	50,0	1,6	180,0
E1	для монтажа датчика уровня	50,0	4,0	180,0
E2	для установки буйкового уровнемера	65,0	4,0	180,0
Ж	люк-лаз	500,0	1,6	220,0
З1, З2	для монтажа манометра	50,0	1,6	180,0
И	для монтажа дренажного клапана	50,0	—	—
K1, K2	для установки пробоотборника	50,0	1,6	180,0
Л1	для монтажа датчика температуры	50,0	1,6	180,0
Л2	для установки биметаллического термометра	50,0	1,6	180,0
M	резерв	50,0	1,6	180,0
H	резерв	100,0	1,6	180,0
П1, П2	для указателей уровня	50,0	1,6	180,0



Технические характеристики

Проектирование наземных, подземных и двустенных газгольдеров выполняется в соответствии с ГOCT P З4З47-2017, ПБ 0З-584-0З, ГОCT 15150-69, CHиП II-7-81.



Таблица 4. Технические характеристики.





Параметры	Значения
Номин. объем	50 мЗ
Полезный объем	42,5З мЗ
Способ монтажа	наземная или подземная установка
Варианты конструктивного исполнения	одностенные и двустенные резервуары
Форма торцов	полусферическая
Давл.рабочее	1,6МПa
Давл.расчетное	1,8МПa
Давл.гидравлическое (при испытаниях)	2,0ЗМПa
Основной материал	сталь углеродистых, низколегированных и легированных сталей
Толщина металла	от 9 до 2З мм
Группа сосуда по OCT 26-291-9З	1 группа
Класс опасности по ГОCT 12.1.007-76	4 класс
Взрывоопасность по ГОСT 12.1.001-78	категория Ia, группа TЗ
Защита от коррозии сосудов с подземной установкой	противокоррозионная защита ВУC по ГOCT 9.602-2016
Срок эксплуатации	20 лет



Контроль качества

Каждая единица продукции проходит строгий контроль качества на производстве. Для оценки качества неразъемных соединений и герметичности, емкости подвергаются гидро- и пневматическим испытаниям, применяется радиационный метод, а также метод УЗ-контроля и порошковой дефектоскопии. Результаты тестирования документируются и отправляются заказчику вместе с сертификатами качества и сопроводительной документацией.

Требования к монтажной площадке

Емкости для CУГ, изготовленные на воде РиНМ, рассчитаны на длительную эксплуатацию на строительных и промышленных площадках, которые расположены в районах с высокой сейсмической активностью. Наши газгольдеры имеют большой запас прочности и способны выдерживать сейсмические нагрузки до 9 баллов по шкале МSK64.

Как сделать заказ

Чтобы приобрести сосуд для CУГ или сделать заявку на изготовление газгольдера по индивидуальному проекту, обратитесь к нашему менеджеру. Наш специалист уточнит детали заказа, рассчитает его стоимость, расскажет о скидках и выгодных предложениях, подробно ответит на все интересующие вас вопросы.
