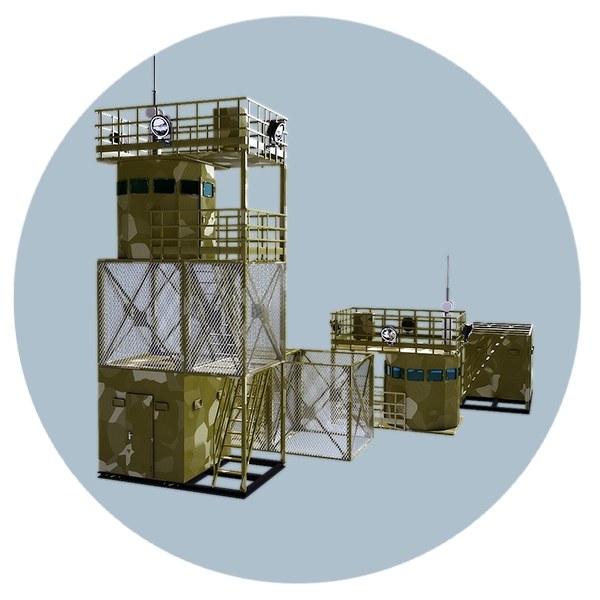

Вышка наблюдательная бронированная Бр3 ДАБР.1201.00.000-01

Завод Резервуаров и Негабаритных Металлоконструкций выполняет заказы на изготовление постовых вышек из стальной брони по типовому проекту ДАБР.1201.00.000-01. Проект разработан специально для организации надежной охраны важных объектов и контроля возможных подходов посторонних по прилегающей и удаленной территории. Установка вышки позволяет обеспечить защиту постового от огнестрельных обстрелов и ведение оборонительного боя до прибытия подкреплений из караула.

Вышка наблюдательная бронированная Бр3 ДАБР.1201.00.000-01 - конструктивное описание

Изделие поставляется заказчику в виде трех сборочных секций, металлического лестничного марша и площадок которые собираются по месту:

• верхний наблюдательный уровень;
• средняя секция;
• нижний закрытый окоп-укрытие.

Монтаж вышки по месту выполняется на плитный железобетонный фундамент. Сборка конструкции осуществляется за 3-4 часа без применения сварки, но с использованием грузоподъемного механизма.

В стенах верхнего наблюдательного помещения смонтировано 12 оконных бронированных остекленных рам-бойниц, которые открываются внутрь, для возможности ведения огня. Окна секции смонтированы под углом в 45 градусов, что затрудняет обстрел вышки и обеспечивает панорамный обзор. На крыше есть огражденное поворотное устройство для прожектора или другого оборудования. Выход на крышу по приставной лестнице через изолированный герметичный люк.

Входная дверь верхнего уровня открывается наружу в сторону лестничной площадки. Для экстренного выхода в полу кабины предусмотрено наличие люка. Недалеко от него приварен крюк крепления и хранится трос для спуска вниз.

Средний уровень является несущей конструкцией для верхней наблюдательной кабины. Он изготовлен из стального уголка 100х100 мм. Диагональные ребра имеют сечение 50х50 мм. Внутри закреплена рассеивающая панель, не допускающая бросок гранаты на крышу нижней секции.

Нижнее укрытие изготовлено из листовой брони, установлено на фундаментное основание, изготовлено из листовой брони и имеет 8 неостекленных стрелковых бойниц. Стальное дверное полотно имеет врезной замок и открывается наружу. Положение двери контролирует концевой контактный датчик.

Основные эксплуатационные показатели вышки Бр3 ДАБР.1201.00.000-01

Типовая проектная комплектация

• тревожная сигнализация для связи с караулом;
• светодиодные светильники;
• разъем для подключения телефона;
• вентиляционная принудительная вытяжка;
• контакты для установки видеонаблюдения.

Дополнительно изделие может быть укомплектовано следующим оборудованием:

• средство связи с центральным постом;
• поворотный прожектор;
• контур заземления и молниеотвод;
• система видео наблюдения из караульного помещения;
• устройство для запуска световых ракет;
• проволочная сетка типа «путанка»;
• кондиционер.

Что дает установка бронированной вышки Бр3 ДАБР.1201.00.000-01

Продуманная и надежная конструкция дает возможность обеспечить:

• круглосуточный круговой обзор прилегающей территории;
• защиту часового от поражения огнестрельным оружием и осколками;
• подачу сигнала тревоги в случае нападения на охраняемый объект;
• ведение оборонительного боя в любую сторону от поста;
• возможность быстрой эвакуации в нижнее бронированное укрытие;
• для защиты от коррозии поверхность металла окрашивается два раза по грунту.

По запросу заказчика класс защиты может быть повышен до Бр4.
